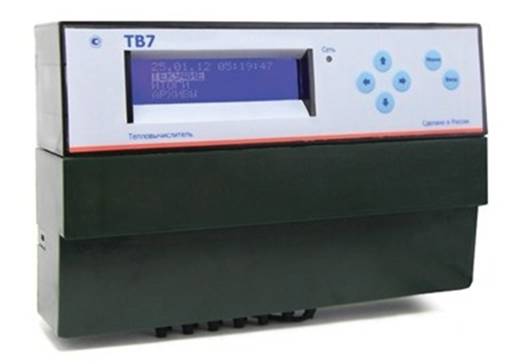

Тепловычислитель ТВ7

Назначение

ТВ7 обеспечивает измерения по одному или двум тепловым вводам (ТВ1 и ТВ2), представленным трубопроводами: подающий (ТР1), обратный (ТР2), ГВС, подпитки (ТР3). Существует 4 модели, отличающиеся числом подключаемых датчиков.

Коммуникатор «USB-ППД»

Предназначен для снятия архивов, имеет питание от USB.

ПО под Android

Бесплатное ПО для скачивания архивов.

Преимущества

Функциональные возможности

• большое количество схем теплоснабжения

• глубокая диагностика и гибкая реакция на нештатные ситуации

• при совместном использовании с расходомерами Питерфлоу имеется возможность распознавать ситуации отключения питания и неисправности индивидуально по каждому расходомеру

• наличие мобильного коммуникатора «USB-ППД» c питанием от USB ёмкостью 4Gb для снятия архивов

• бесплатное ПО «ТВ7 Пульт» для скачивания архивов на планшеты c ОС Android

• для считывания архивов используется универсальное ПО «Архиватор» (Windows XP и выше)


Удобство использования

• большое удобное пространство для монтажа

• возможность прямого крепления на DIN-рейку

• 4-х строчный индикатор, интуитивно-понятный пользовательский интерфейс
• подсветка индикатора во всех режимах питания

• настройка с компьютера с использованием мнемосхем


Питание

• от сети с резервным питанием от батареи

• автономное питание (только от батареи)

• возможность питания ультразвуковых расходомеров


Внешние интерфейсы

• встроенный USB и гальваноразвязанный RS232-совместимый порт

• опциональный адаптер Ethernet внутри корпуса

• скорость обмена до 115 кбод


Высокая степень защищенности от вмешательства в работу тепловычислителя с целью искажения результатов измерения

• механическая пломба доступа к калибровкам

• опломбирование доступа к настройке тепловычислителя на конкретный узел учета
• индикация на экране номера версии программного обеспечения и контрольной суммы исполняемого кода
• ведение нестираемого архива событий: калибровок, изменений настроек


Технические характеристики

Таблица 1. Модели тепловычислителя ТВ7

	Количество подключаемых датчиков
Модель	Тепловой вход 1			Тепловой вход 2			Доп. импульсный вход
	ВС	ТС	ПД	ВС	ТС	ПД
ТВ7-01	3	2	-	1	-	-	1
ТВ7-02*	3	2	-	3	2	-	1
ТВ7-03	3	3	-	3	3	-	1
ТВ7-04	3	3	3	3	3	2	1

Условные обозначения:
ВС - водосчетчик, ТС - термопреобразователь сопротивления, ПД - преобразователь давления
* Модель ТВ7-02 в настоящее время не выпускается

В моделях ТВ7-03 и ТВ7-04 с помощью термопреобразователей R3 (R6) можно по выбору измерять температуры: воды в трубопроводе 3 (t3), наружного воздуха (tнв) или холодной воды (tх).

Дополнительный импульсный вход может быть использован в счетном режиме (измерение объема воды, количества электроэнергии и т.п.), в режиме регистратора внешних событий (сигнализация) или в режиме контроля наличия питающего напряжения.

В базе тепловычислитель имеет интерфейсы RS-232, USB (Device). Дополнительно можно задействовать встроенный адаптер Ethernet.
